FASTON 快接端子

快速应用,一致可靠性,低单位线路成本。
这些优势使我们的 FASTON 快接端子连接器产品在家用电器和汽车行业中成为了业界领导者。正是这些优势持续吸引越来越多的用户。我们在为客户提供快速连接方面拥有超过 60 年的经验,我们不断努力推出新产品和改进产品来充实我们的快速连接产品系列。我们致力于创新和持续改进,使 FASTON 快接端子产品线在业界一路领先。产品线最近加入的产品包括扩充的多种低插入力端子、高温端子和小尺寸端子。我们专门为 FASTON 快接端子开发了完整的应用工具产品线。每个端子的压接尺寸受到精确控制,因此所有连接拥有完全一致的性能。
相关产品:FASTON 快接端子母端和公端

    E-Spring 接触件母端

    预绝缘 Ultra-Pod FASTON 快接端子

    F-Spring 接触件 FASTON 快接端子母端




特性
  • 绝缘和非绝缘
  • 笔直和旗形结构
  • 应力释放母端
  • 多种电镀选项
  • Positive Lock 连接器解决方案
  • 高温解决方案
  • 应用工具

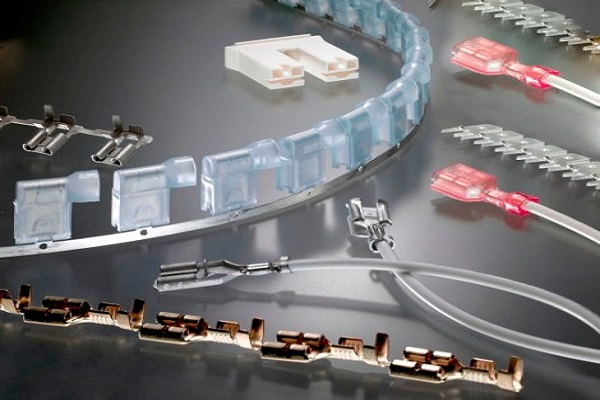

产品线
  • 旗形母端:对于空间是关键因素的应用而言,旗形母端是可靠的端接。这些母端具有与导体的轴垂直的配合公端。
  • 笔直母端:笔直母端带有绝缘或不带有绝缘。带有绝缘的母端的直径为 .040-.230。
  • 导线压接公端:这些公端专为线接头和其他特殊应用设计。导线压接公端可应用于 22-14 AWG 导线“F”型压接端接并具有绝缘支撑。
  • 印刷电路板公端:专为 PCB 孔插入和通过焊接进行的永久固定而设计。
  • 板载公端:在所有系列中提供。板公端的安装过程利用铆接或螺钉(通过螺栓孔)。TE 提供 90 度结构和角度版本的板载公端。
  • 锁定操作和接触区域:旨在增大接触表面并在合适的插入深度锁定公端和母端,以实现稳固的保持力。



材料和涂层
  • 磷青铜平纹:用于黄铜通常会受腐蚀的应用 - 如氨。
  • 黄铜平纹:通常用于具有最佳环境条件的应用。

  • 镀镍钢:允许在高温下进行可靠的连接。适用于家用电器应用。
  • 黄铜/镀银磷青铜:镀银连接允许最高的工作温度和较高的载流量。适用于氨。

  • 黄铜/镀锡磷青铜:母端和公端镀锡层可改进在较高温度下的操作,并且有助于防止连接受到腐蚀。

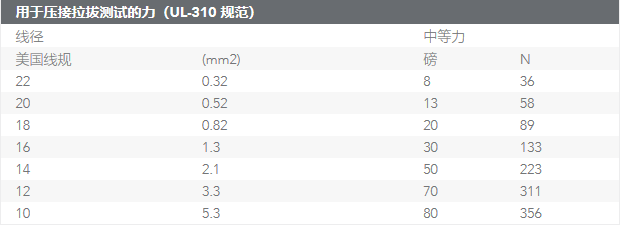

用于压接拉拔的力抗拉强度, FASTON 快接端子

    导线到端子连接的最大抗拉强度不确保可靠的电气性能。建议在最大抗拉强度和电气稳定性之间达成可以接受的折衷。通常,抗拉强度要比将公端从母端断开所需的力大很多;因此不会遇到困难或危险。

    向压接拉拔测试显示的力表示将导线从轴中的压接端子分离(沿着与从接触件到导线出口方向平行的方向)所需的最小力。该力不包括绝缘压接(如果适用)的固定力。






运用
  • 洗衣机
  • 烘干机
  • 电力和燃气用具
  • 壁式烤箱
  • 洗碗机
  • 制冷设备
  • HVAC
