Raychem Cheminax 同轴电缆

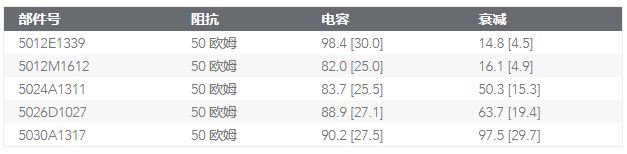

部件、阻抗、电容和衰减

Cheminax 电气性能

旨在解决互连问题

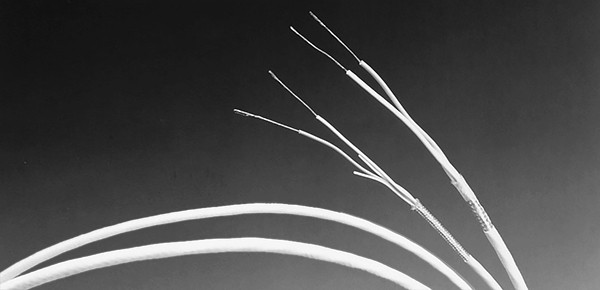

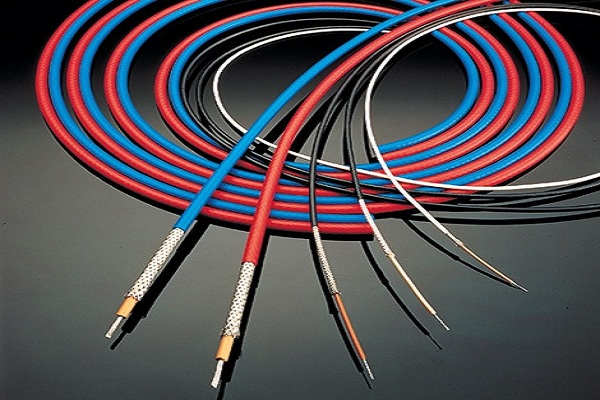

我们 Cheminax 同轴电缆的常规性能和电气性能旨在解决电子系统（如计算机、军用设备和高密度包装的其他领域）中的互连问题，在这些系统中需要使用电缆执行更严格的规范。TE 的 Raychem 高级材料技术允许我们设计和开发 Cheminax 小型同轴电缆，这种电缆可显著减小尺寸并降低重量，同时提高机械性能并减少衰减。

可以将电缆设计得比标准 RG 和 UR 电缆更小更轻或在不显著增加尺寸的情况下显著降低衰减和电容。关键特性如下。注意：温度额定值的变化取决于特定结构中使用的材料。

• 导体线径范围为美国线规 12 号至 30 号
• 工作温度范围* -65°C 到 200°C [-85°F 到 392°F]
• 匹配阻抗范围 50 欧姆到 125 欧姆
• 介电常数 1.65–2.3
• 传播速度 67%–80%

• 绕组编织层
• 三轴
• 扁平编织层
• 2 层绕组编织层
• 2 层屏蔽层（其他）
• 复合屏蔽层
• 仅内核
• 三轴绕组编织层

• 镀锡铜
• 镀银铜
• 镀镍铜
• 镀银高强度铜合金
• 铝
• 镀镍高强度铜合金
• 镀锡包铜钢
• 镀银包铜钢
• 裸铜
• 镀银 CS95
