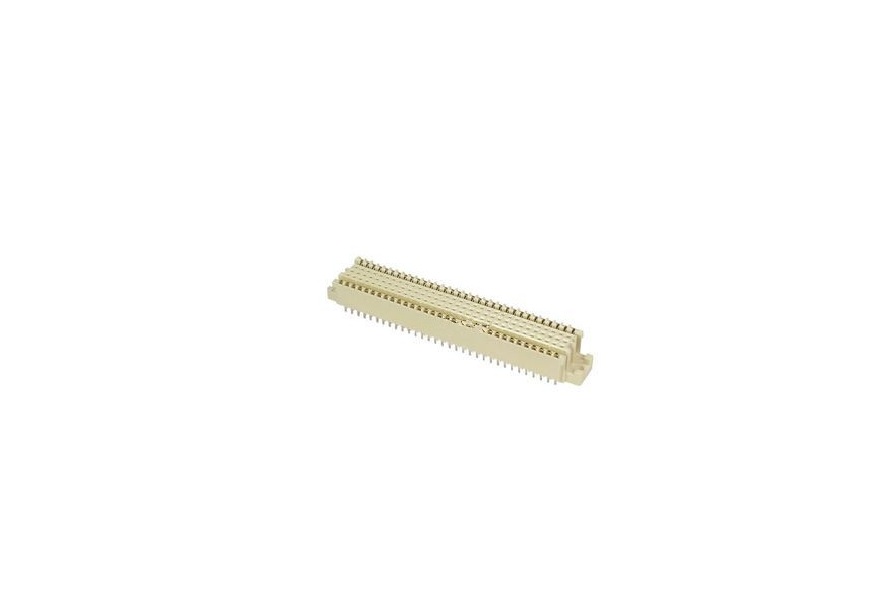

标识:

• 类别 : 连接器
• 系列 : har-bus® 64
• 原件 : 母连接器
• 插针端子介绍 : 直式
• 接线方式 : 波峰焊接接线方式

版本:

• 连接方式 : 主板到子插件板
• 针数 : 160
• 连接长度 : 2.9 mm
• 性能等级 :
  符合 IEC 61076-4-113 标准
  2
• PCB 固定 : 带固定法兰

技术参数:

• 插针排 : 5
• 针间距（接线端） : 2.54 mm
• 针间距（插拔端） : 2.54 mm
• 额定电流 : 1 A
• 接触电阻 :
  ≤ 20 mΩ
  ≤ 30 mΩ
• 极限温度 : -55 ... +125 °C
• 插入力和拔出力 : ≤ 160 N
• 插拔次数 : ≥ 250
• 测试电压U r.m.s. : 1 kV
• 可燃性按照UL 94 : V-0

材料特性:

• 材料(插芯) : 热塑性树脂，玻璃纤维填充
• 颜色(插芯) : 铜合金
• 净重 : 21.92 g
• RoHS : 符合

规格和认证:

• 规格 : IEC 61076-4-113
• UL / CSA :
  UL 1977 ECBT2.E102079
  CSA-C22.2 No. 182.3 ECBT8.E102079
• 铁路分类 : F4/I3 按照NFF 16-101/102
