高速数据 (HSD) 连接

TE Connectivity (TE)

高速数据 (HSD) 连接

高速数据 (HSD) 连接

随时享受信息和娱乐。TE 提供用于汽车信息娱乐模块以及其他应用的高性能高速连接器。

一路都是舞台。

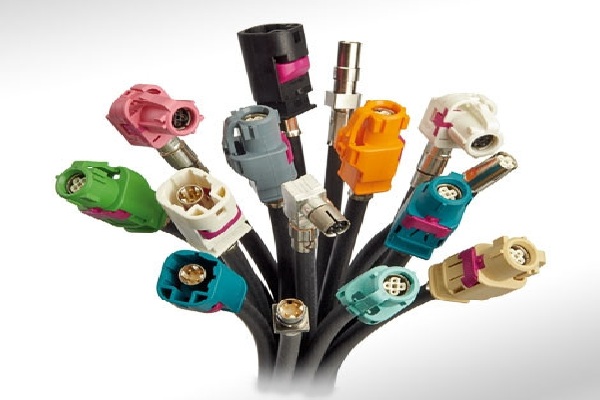

TE 的高速连接器为汽车信息娱乐模块、相机、用户端口和显示设备提供高速连接解决方案。该连接器产品组合可与 1 通道和 4 通道 LVDS、IEEE 1394、GVIF、eMOST 及 USB 2.0 等协议结合使用。这些高速连接器可兼容已规划的德国 AK HSD 接口、USCAR 30 (Mini USB) 和其他规定的屏蔽连接系统。这些连接器可用于密封应用。

应用

相机连接
组合仪表连接
数字调谐器视频/音频
显示器连接
后排座椅娱乐
USB 接口连接
车载资讯系统连接

特性

与德国AK及 USCAR 标准接口兼容
适用于密封应用
HSD 产品组合可与各种协议结合使用
1 通道和 4 通道低电压差分信号 (LVDS)
千兆位视频接口 (GVIF)
USB
IEEE 1394
以太网协议

机械

导线截面积：0.14 – 0.22mm²
插接次数：最少 25次
误插拔力：最小 80 N
连接器保持力：最小 110 N

电气

回波损耗：≤ -20 dB 于 1 GHz ≤ -17 dB 于 2 GHz
插入损耗：≤ 0.1 dB 于 1 GHz
触点电流：≤ 2.5 A（直流）
差分屏蔽（耦合）：≥ 75 dB 于 1 GHz，≥ 65dB 于 2 GHz
偏移量（信号触点之间）：180° 连接器：≤ 5 ps/m，90° 连接器：≤ 25 ps/m

产品规格

108-94331（HSD 接头）
108-94333（HSD 90° 连接器）
108-94334（HSD180° 连接器）
108-94434（HSD 混合型连接器）
108-94433（HSD 双连接器）
108-94106（HSD 射频系统）

应用规格

114-94058（HSD 180° 连接器）
114-94117（HSD 90° 连接器）
114-18867（HSD 头）

标准

IDB 1394 汽车规格
USCAR 2，REV 5
LV214
符合 RoHS 标准
