重载连接器

TE Connectivity (TE)

重载连接器

适用于严苛环境的重载连接器。
除了众所周知的标准连接器(6-24 针),该产品系列还提供具有大针数(最多 216 针)和最高 200 A 的大电流连接器产品系列。连接器壳体由压铸铝或防护等级为 IP 65-69k 的热塑塑料制成。该产品系列还包括 EMI 屏蔽和耐腐蚀型号。凭借 TE 的新 HDC 对接框架,客户可从支持通过盲插进行可靠抽屉内连接的省时且经济高效的解决方案中获益。盲插让连接器可以在直接观察或接入受限的环境中将自身导入正确插接位置。凭借取代锁定系统的导针,重载连接器操作起来非常简单。
特性
  • 专为在最严苛的操作条件和严苛的环境条件下可靠地工作而设计
  • 矩形多位置插针和接口插槽。每个连接器通过四个元件指定:基极、护罩以及公母模块化插入件
  • 最常用的壳体尺寸有 1、3、4、5、6 和 8 号
  • 模块化系统在一个连接器中提供电力和信号传输
  • 盲插热塑性连接器系统支持使用标准 HMN 模块传输数据、信号和电力
  • 插针和插槽插入件带固定框架(壳体),顶端和底端均可装配
  • 固定框架中可选择负载插针和插槽插入件





应用
  • 机械
  • 自动化
  • 机器人
  • 铁路
  • 能源配送
  • 可再生能源
  • 建筑机械
  • 专业照明和音响





HDC 类别部件号
  • HDC 插入件和壳体
  • HDC EMC 护罩和护套
  • HDC 端子
  • HDC 护罩





HDC 附件部件号
  • HDC 附件塑料锁定杆
  • HDC 附件保护盖
  • HDC 附件适配器

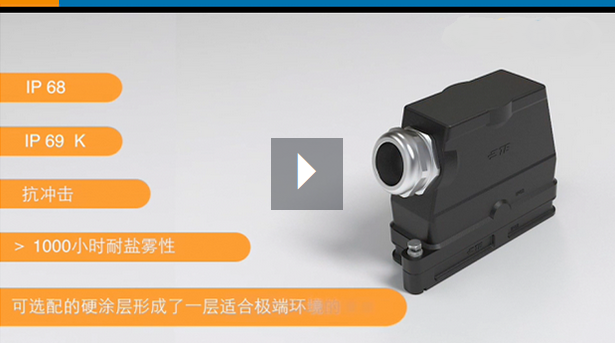

视频:重载连接器概述

TE Connectivity 拥有丰富的重载连接器产品组合,可为从铁路到工厂的各种最严苛环境下的工业应用提供可靠的解决方案。这些连接器采用模块式概念,可灵活、迅速地适应您的应用要求。






IP69k

保护等级

1000

耐盐沫腐蚀性 [以小时计]

200A

模块化连接器结构






‘‘我们的重载连接器具有独特、省时的一体式连接器框架,该框架便于装配模块化插入件,从而最大限度地降低安装成本并最大限度地提高机器模块化。’’

Claus Kleedörfer,

全球产品经理






60

100

专利

210

新创新奖






60 年的创新历史

1956 - 2016

  • 1956 - 由德国特罗斯多夫的 Herbert Schmitz 开发
  • 1965 - 生产用于汽车的重载连接器
  • 1972 - 销售业务拓展到整个欧洲
  • 1983 - 通过销售分配网络实现全球拓展
  • 1991 - 开发了第一款铁路系统连接器
  • 1996 - TE 通过了内部测试,获得了 VDE 的许可
  • 2001 - 开发了适用于可再生能源(风能、太阳能)的解决方案
  • 2002 - 连接器系列扩展到 2000A
  • 2003 - 开发了适用于机器人和汽车应用的解决方案
  • 2004 - 拓展了全球生产,包括德国、捷克共和国、印度和中国
  • 2005 - 新型连接器系统 HVS(高可变系统)
  • 2008 - 扩展了特鲁特诺夫工厂的生产能力
  • 2009 - 风电产品获得新创新奖
  • 2014 - 在上海建立了 HDC 技术中心
  • 2016 - HDC 庆祝成立 60 年
